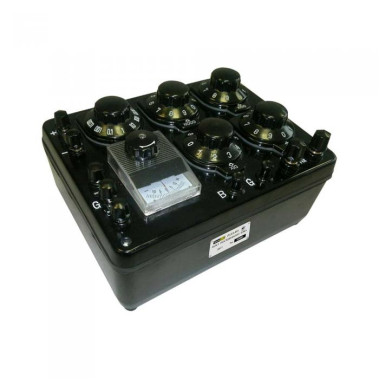

Каталог продукции Измерительные приборы и испытательное оборудование для энергетики Мосты постоянного тока, магазины и меры сопротивлений ПрофКиП Р333-М1 мост постоянного тока измерительный
|
Коэффициент отношения плеч
|
Диапазон измерения
|
Класс точности
|
Напряжение источника питания
|
|
|
Внутренний гальванометр
|
Внутренний гальванометр
|
|||
|
х0.001
|
1 Ом … 9.99 Ом
|
0
|
2
|
4.5 В
|
|
х0.01
|
10 Ом … 99.99 Ом
|
0.2
|
0.2
|
4.5 В
|
|
х0.1
|
100 Ом … 999.9 Ом
|
0.2
|
0.2
|
4.5 В
|
|
х1
|
1 кОм … 9.999 кОм
|
0.2
|
0.2
|
4.5 В
|
|
х10
|
10 кОм … 99.99 кОм
|
1
|
0.5
|
6 В
|
|
х100
|
100 кОм … 499.9 кОм
|
2
|
0.5
|
15 В
|
|
499.9 кОм … 999.9 кОм
|
5
|
0.5
|
15 В
|
|
|
х1000
|
1 МОм … 9.999 МОм
|
20
|
2
|
15 В
|
|
Параметры
|
Значения
|
|||
|
Пределы допускаемой основной погрешности декад магазина сопротивлений сравнительного плеча
|
±2% декада х1
±1% декада х10
±0.1% декада х100
±0.1% декада х 1000
|
|||
|
Среднее значение начального сопротивления магазина
|
0.02 Ом
|
|||
|
Вариация начального сопротивления магазина сопротивлений сравнительного плеча
|
не более 0.003%
|
|||
|
Пределы допускаемой дополнительной погрешности магазина сопротивлений сравнительного плеча в рабочем диапазоне температур
|
не более основной
|
|||
|
Минимальное значение сопротивления плеч отношений
|
1 Ом
|
|||
|
Электрическое сопротивление изоляции
|
107
|
|||
|
Электрическая прочность изоляции (переменный ток)
|
0.5 кВ
|
|||
|
Время установления показаний гальванометра
|
менее 4 с
|
|||
|
Напряжение питания постоянного тока в зависимости от диапазона измерений
|
4.5 В … 15 В
|
|||
| № | Наименование | Количество |
| 1 | Мост постоянного тока измерительный Р333-М1 | 1 |
| 2 | Руководство по эксплуатации | 1 |
