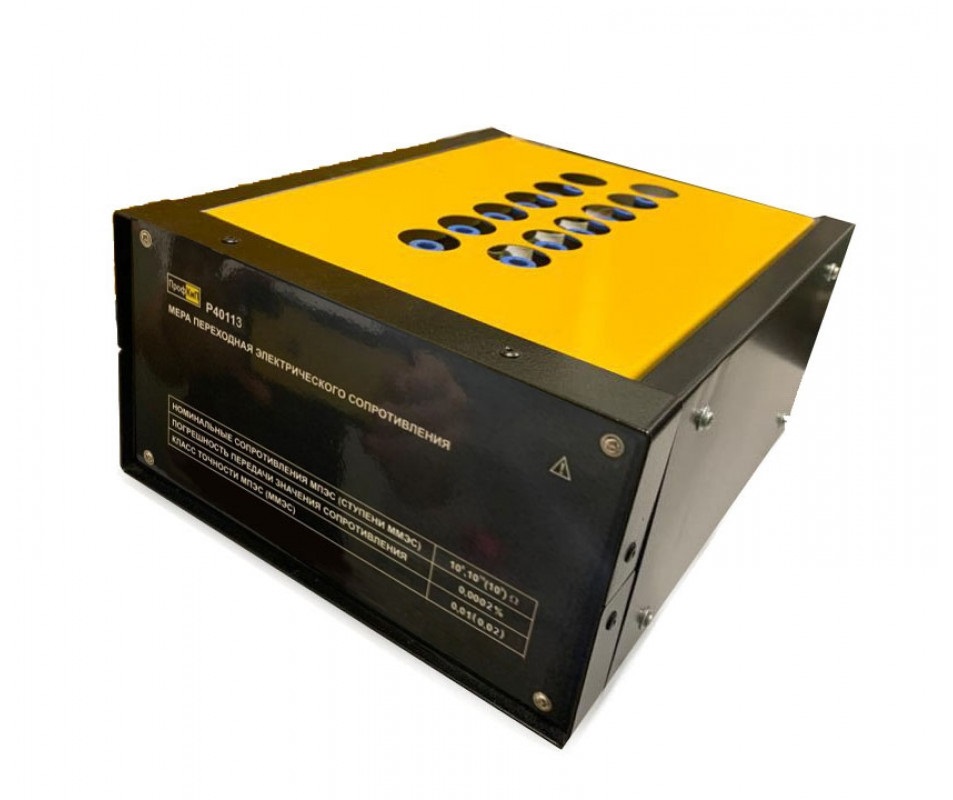

ПрофКиП Р40113 — переходная мера сопротивления

ПрофКиП Р40113 — переходная мера сопротивления
Артикул: ep-2366-27430
Модель: Р40113
Гарантия: 12 мес.
Госреестр РФ: 80977-21
Поверка: включена в стоимость
Межповерочный интервал: 12 мес.
Бренд: ПрофКИП
Цена:
330 000 Р
Доступен для заказа
Добавить к сравнению

Мера переходная электрического сопротивления ПрофКиП Р40113 создана для воспроизведений электрического сопротивления постоянному току. Применяется для передачи значений электрического сопротивления от образцовых мер в измерительных цепях постоянного тока, для использования в качестве многозначных мер сопротивления. Принцип действия меры заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов.

При использовании меры применяется комбинированное соединение максимального числа резисторов с целью получения различных значений сопротивлений. Передача значений электрического сопротивления происходит путем параллельно-последовательного переключения ступеней (МПЭС). Конструктивно мера состоит из последовательно соединенных равно номинальных прецизионных резисторов.

Параметр Значение
Предел воспроизведений электрического сопротивления, Ом при параллельном соединении ступеней 106
Предел воспроизведений электрического сопротивления, Ом при последовательном соединении ступеней 108
Класс точности при параллельном соединении ступеней 0,01
Класс точности при последовательном соединении ступеней 0,02
Количество ступеней основных / резервных 10/1
Значение номинального/максимального напряжения, кВ при параллельном соединении ступеней 0.2/0.6
Значение номинального/максимального напряжения, кВ при последовательном соединении ступеней 2/3
Габаритные размеры (В×Ш×Д), мм, не более 225×130×290
Масса, кг, не более 5
Условия эксплуатации
Температура окружающей среды, ºС от +19 до +21
Относительная влажность, % от 30 до 80
Атмосферное давление, кПа от 84 до 106
Наименование Количество
1 Переходная мера сопротивления ПрофКиП Р40113 1
2 Паспорт ПРШН.411642.100-2020 ПС 1
3 Методика поверки РТ-МП-7881-551-2020 1
