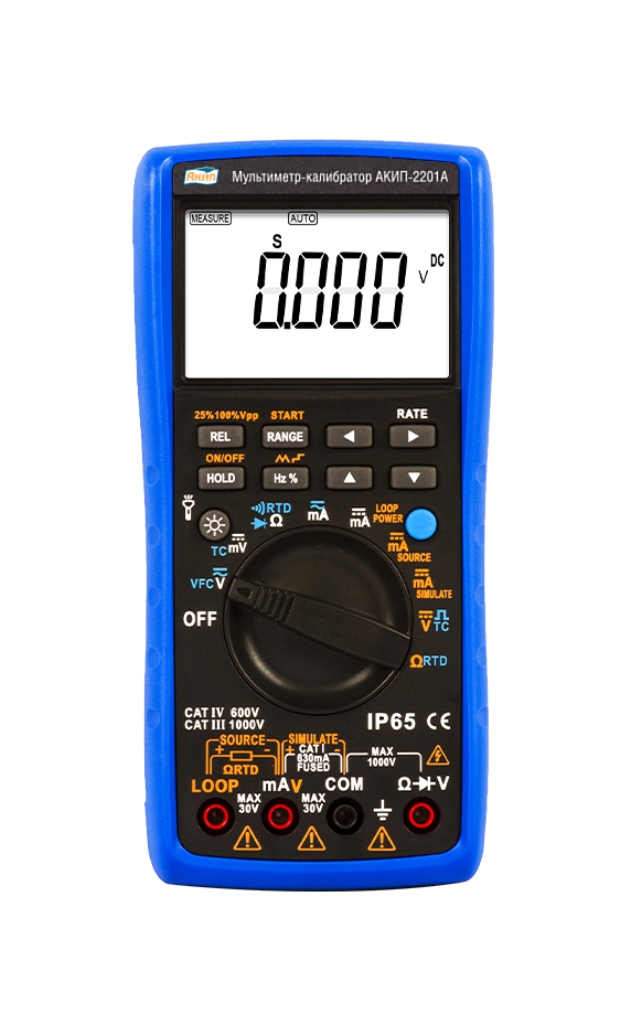

АКИП-2201А мультиметр-калибратор

АКИП-2201А мультиметр-калибратор
Артикул: ep-2103-27701
Гарантия: 12 мес.
Бренд: АКИП
Цена:
36 771 Р
Доступен для заказа
Добавить к сравнению

Описание мультиметра-калибратора АКИП-2201А:

Мультиметр-калибратор процессов АКИП-2201А сочетает в себе два наиболее часто используемых любым техническим специалистом инструмента. Он представляет собой комбинацию универсального цифрового мультиметра и калибратора петли тока в одном цельном, надежном и портативном инструменте. Поэтому отпадает необходимость иметь под рукой при диагностике и эксплуатационном контроле целый набор других тестеров и специализированных приборов.

Имеется возможность работы АКИП-2201А в режиме «генерация постоянного тока в токовой петле» как с внутренним источником питания петли 24 В (Source Mode) в диапазоне значений тока от 0 до 33 мА, так и с питанием от внешнего источника питания 5-24 В постоянно (Simulate Mode). Данные функции калибровки петли тока / LOOP востребованы при проведении испытаний датчиков и передающих устройств, а также других преобразователей из номенклатуры вторичной аппаратуры.

Особенности мультиметра-калибратора АКИП-2201А:

  • «2 в 1»: малогабаритный комбинированный прибор: мультиметр и калибратор петли (имитатор сигналов от первичных преобразователей для калибровки вторичной аппаратуры);
  • базовая погрешность ± 0,2 %;
  • измерительные функции: постоянное (до 1000 В) и переменное напряжение (до ~750 В) , постоянный и переменный ток (до 600 А мА), сопротивление, частота, коэффициент заполнения, термопара (Cu50), термосопротивление (Pt100 / Pt1000), прозвонка, тест диодов, автоматическая компенсация холодной стороны термопары;
  • поддержка режима измерения переменного напряжения / ACV с фильтрацией (VCF);
  • выходные функции: постоянное напряжение (до 10 В), постоянный ток (до 30 мА), сопротивление, частота, термопара, термосопротивление, калибратор петли тока с внешним источником (XMT), автоматическая компенсация холодной стороны термопары;
  • большой 4-х разрядный индикатор (3 измерений в секунду);
  • батарейное питание, индикатор заряда батарей;
  • функция автоматического отключения питания.

Технические характеристики мультиметра-калибратора АКИП-2201А:

Режим "Измеритель"
Предел Диапазон измерений Разрешение (К) Абсолютная погрешность
Постоянное напряжение, DCV
60 мВ от - 60,00 мВ до + 60,00 мВ 0,01 мВ ± (0,002 × Uх + 4К)
600 мВ от - 600,0 мВ до + 600,0 мВ 0,1 мВ
6 В от - 6,000 В до + 6,000 В 0,001 В
60 В от - 60,00 В до + 60,00 В 0,01 В
600 В от - 600,0 В до + 600,0 В 0,1 В
1000 В от - 1000 В до + 1000 В 1 В
Переменное напряжение, ACV (20-1000) Гц
6 В от 0 В до 6,000 В 0,001 В ± 0,005 × Uх + 4К (для f < 400 Гц)
± 0,05 × Uх + 4К (для f > 400 Гц)
60 В от 0 В до 60,00 В 0,01 В ± 0,005 × Uх + 4К
600 В от 0 В до 600,0 В 0,1 В ± 0,005 × Uх + 4К
Переменное напряжение ACV с фильтрацией VCF
600 В от 0 В до 600,0 В 0,1 В ± 0,05 × Uх + 10К
Сопротивление, R (OHM)
600 Ом от 0 до 600,0 Ом 0,1 Ом ± 0,002 × Rх + 4К
6 кОм от 0 до 6,000 кОм 1 Ом
60 кОм от 0 до 60,00 кОм 0,01 кОм
600 кОм от 0 до 600,0 кОм 0,1 кОм ± 0,005 × Rх + 4К
6 МОм от 0 до 6,000 МОм 1 кОм ± 0,01 × Rх + 4К
60 МОм от 0 до 60,00 МОм 0,01 МОм ± 0,02 × Rх + 4К
Постоянный ток, DCA
60 мА от - 60,000 мА до + 60,000 мА 0,001 мА ± 0,002 × Iх + 4К
600 мА от - 600,00 мА до + 600,00 мА 0,01 мА
Переменный ток, ACA (20-1000) Гц
60 мА от 0 мА до 60,000 мА 0,01 мА ± 0,005 × Iх + 10К
600 мА от 0 мА до 600,00 мА 0,01 мА
Частота *, F
10 Гц от 0 до 9,9999 Гц 0,0001 Гц ± 0,002 × Fх + 4К
100 Гц от 0 до 99,999 Гц 0,001 Гц
1 кГц от 0 до 999,99 кГц 0,01 Гц
10 кГц от 0 до 9,9999 кГц 0,0001 кГц
Коэффициент заполнения %
DUTY 10 % ... 90 % 0,1 % 1 %
Тест диодов (p-n)
2 В - 0,001 В 1 % + 10К
Звуковая прозвонка
600 Ом - 0,1 Ом < 50 Ом (пороговое значение)
Измерение температуры с помощью термопар, Tc (погрешность без учета компенсации температуры холодного спая)
R - 40 … 1760 °C 1 °C 0,5 % + 3К (<=100 °C)
0,5 % + 2 К (>100 °C)
0,5 % + 2 К (<=-100 °C)
0,5 % + 1 К (>-100 °C)
S - 200 … 1760 °C
B 400 … 1800 °C
K - 200 … 1350,0 °C
E - 200 … 700,0 °C
J - 200 … 950,0 °C
T - 200 … 400,0 °C
N - 200 … 1300,0 °C
Измерение температуры с Т / сопротивлением / RTD (погрешность без учета R соединительных проводов). Измерительный ток 1 мА.
PT100 -200…850 °C 1 °C 0,5 % + 3 емр
PT1000 -200…800 °C 1 °C
Cu50 от - 50…+150 °C 0,1 °C
Режим "Источник"
Предел Диапазон измерений Разрешение (К) Абсолютная погрешность
Постоянное напряжение DCV
100 мВ 1 от - 10,00 мВ до +110 мВ 0,01 мВ ± 0,002 × Uх + 4К
1000 мВ 2 от - 100,0 мВ до +1100,0 мВ 0,1 мВ
10 В 3 от - 1,000 В до +11,000 В 0,001 В
Постоянный ток DCI
30 мА 4 от + 0,001 мА до + 33,000 мА 0,001 мА ± 0,002 × Iх + 4К
Эмуляция передатчика SIMULATE
-30 мА 5 от - 0,001 мА до - 33,000 мА 0,001 мА ± 0,002 × Iх + 4К
Токовая петля (LOOP power) 6
24 В - - ± 10 %
Частота * (FREQ.)
100 Гц от 1 до 110 Гц 0,1 Гц ± 0,002 × Fх + 2К
1 кГц от 0,100 до 1,100 кГц 1 Гц
10 кГц от 1,0 до 11,0 кГц 100 Гц
Сопротивление (OHM)
400 Ом от 0,1 до 400,0 Ом 0,1 Ом ± 0,002 × Rх + 4К **
Формирование статических характеристик термопар / TC ***
R от 0 до + 1760 °C 1 °C ± (0,002 × tх + 3К) ≤ 100 °C
± (0,002 × tх + 2К) > 100 °C
S от 0 до + 1760 °C
B от 600 до + 1820 °C
K от - 200 до + 1372 °C 0,1 °C ± (0,002 × tх + 2К) ≤ 100 °C
± (0,002 × tх + 1К) > - 100 °C
E от - 200 до + 1000 °C
J от - 200 до + 1200 °C
T от - 250 до + 400 °C
N от - 200 до 1300 °C
Формирование статических характеристик термопреобразователя сопротивления RTD ****
Pt100 от - 200 до +850 °C 0,1 °C ± (0,002 × tх + 6К)
Cu50 от - 50 до +150 °C
Примечание:
1 - максимальный выходной ток 0,5 мА;
2 - максимальный выходной ток 2 мА;
3 - максимальный выходной ток 5 мА;
4 - максимальный выходной ток 20 мА на нагрузке 1 кОм;
5 - максимальный выходной ток 30 мА на нагрузке 600 Ом;
6 - максимальный выходной ток 35 мА;
* - выходной сигнал прямоугольной формы, скважность 50 % и амплитуда 1 - 11 В;
** - погрешность приведена без учета сопротивления соединительных проводов, измерительный ток 0,5 - 3 мА;
*** - погрешность приведена без учета компенсации температуры холодного спая;
**** - погрешность приведена без учета сопротивления соединительных проводов, измерительный ток 1 мА.
Общие технические характеристики
Параметр Значение
Питание 4,5 В, батареи 3 х 1,5 В тип АА (LR6) или аккумуляторы 3 х 1,2 В
Условия эксплуатации 0 … 50 °C (≤ 80 %)
Условия хранения - 10 … 55 °C (≤ 90 %)
Дисплей ЖКИ 68 х 36 мм (2-х строчный), максимальная индикация «6000»
Подсветка ЖКИ Есть (с регулировкой длительности 0…6000 секунд, шаг 1 секунда)
Габариты 185 х 90 х 54 мм
Масса ~ 500 грамм
Дополнительная погрешность Tc при изменении температуры окружающей среды * х 0,1 от основной (указанной в таблицах выше)
* Примечание: при изменении температуры окружающей среды на 1 °С в диапазоне 0 … 18 °С и 28 … 50 °С.

Сравнение параметров и отличия модификаций:

Параметр АКИП-2201 АКИП-2201А
Измерение (мультиметр)
Дисплей ЖКИ 4 разряда (максимум «4000») 4 разряда (максимум «6000»)
Диапазон ACV/DCV 400 В / 400 В 600 В / 1000 В
RTD Pt100 / Cu50 Pt100 / Cu50 / Pt1000
Внутренний источник питания петли 24 В Нет Да
VFC функция Нет Да
Источник (калибратор)
DCV 100 мВ / 5 В 100 мВ / 1 В / 10 В
DCV разрешение 0,01 мВ / 0,1 мВ 0,01 мВ / 0,1 мВ /1 мВ
DCA 0 ~ 20 мА 0 ~ 30 мА
DC ток с нагрузкой 20 мА / 750 Ом 20 мА / 1 кОм
Питание 4 * 1,5 В тип-AAA 3 * 1,5 В тип-AA

Комплект поставки АКИП-2201А

№ Наименование Количество
1 Мультиметр-калибратор АКИП-2201А 1
2 Измерительные провода 2
3 Зажимы типа крокодил 2
4 Предохранитель 4
5 Элементы питания AAA 4
6 Сумка-чехол 1
7 Руководство по эксплуатации 1
