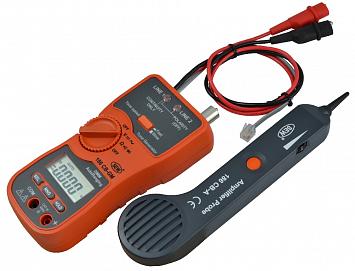

186 CB индикатор обрыва

186 CB индикатор обрыва
Артикул: 450007
Модель: 186 CB
Бренд: SEW

Особенности индикатора обрыва 186 CB:

  • 2 в 1: кабельный тестер, цифровой мультиметр
  • Поисковый комплект в составе: датчика с тональным генератором и усилителя-приёмника
  • Используется для проверки телекоммуникационных систем и кабельных распределительных сетей
  • Обнаружение проводов, «прозвонка» многожильных кабелей без нарушения изоляционной оболочки и гальванического контакта
  • Тесты непрерывности и полярности
  • Внутренний переключатель для выбора типа тонального сигнала (быстро/ медленно)
  • Подключение до 2-х тестируемых линий (линия 1/ линия 2) со светодиодной индикацией
  • Разъем для подключения наушников (усилитель-приемник)
  • Цифровой мультиметр: ЖК-дисплей 4 разряда (4000).
  • Измерение переменного (АСV) и пост. напряжения (DCV), сопротивления, испытание p-n переходов, проверка целостности цепи
  • Автоматический выбор пределов
  • Режим удержания показаний
  • Автовыключение питания, индикатор низкого уровня заряда батареи.

Технические характеристики индикатора обрыва 186 CB:

Параметр Значение
Усилитель-приемник
Частота обнаружения 1 Гц–12 кГц
Дистанция < 50 см
Питание 9 В («Крона»)
Тональный генератор
Форма сигнала Меандр
Частота 1 кГц ± 10%
Защита входа 80 В постоянное
Переменный тон Быстрый и медленный
Подключение Через штекер RJ 11 , 2 «крокодила»
Постоянное напряжения
Пределы измерений 400 мВ; 4; 40; 400; 1000 В
Погрешность ± ( 0 , 5 % + 3 ед. счета)
Максимальное разрешение 0,1 мВ
Сопротивление
Пределы измерений 400 Ом; 4; 40; 400 кОм; 4; 40 МОм
Погрешность ± ( 1 , 2 % + 3 ед. счета)
± ( 2 , 0 % + ед. счета) – 40 Мом
Максимальное разрешение 0,1 Ом
Общие данные
Условия эксплуатации 0 – 40 ° С при 80% макс. отн. влажности
Источник питания Усилитель - прёмник - 9 В («Крона») ;
Генератор - 9 В («Крона») ;
Мультиметр - 1,5 В х 2 (тип ААА).
Габаритные размеры Усилитель - прёмник - 230х56х27 мм;
Генератор – мультиметр - 183 х 82 х 44 мм.
Масса Усилитель - прёмник – 125 г;
Генератор – мультиметр – 305 г.

Комплект поставки 186 CB

Наименование Количество
1 Индикаторы обрыва 186 CB 1
2 Измерительные провода 1
3 Батареи питания 1
4 Кейс 1
5 Чехол 1
6 Руководство по эксплуатации 1
