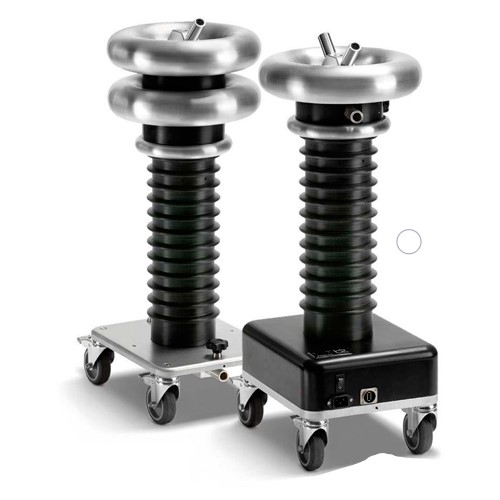

Измеритель частичных разрядов серий PD, PD/TD созданы для измерения характеристик частичных разрядов в изоляции высоковольтного оборудования, измерения высокого напряжения специальной формы инфранизкой частоты, измерения тангенса угла диэлектрических потерь (модификации с индексом TD).
Измерители выпускаются в следующих модификациях: PD30, PD60, PD90, PD94, PD120, PD200, PD/TD30, PD/TD60, PD/TD90, PD/TD94, PD/TD120, Модификации PD/TD представляют собой комбинацию измерителя частичных разрядов серии PD и измерителя тангенса угла диэлектрических потерь серии TD.
Измерители идентичны по принципу действия и характеристикам и отличаются значением рабочего напряжения, габаритами и массой:
Все измерители специально разработаны для мобильного использования, имеют небольшой вес и специальные кейсы для транспортировки. Все оборудование может уместиться в багажнике обычного универсала, и не требует покупки дорогостоящей передвижной лаборатории и ее регистрации для проведения работ по испытаниям и диагностики, в то время как оборудование других компаний производителей из за его веса и габаритов неотделимо от приобретения специального автомобиля для его перевозки.
Система измерения частичных разрядов PD используется для определения, измерения и локализации мест возникновения частичных разрядов (ЧР) в кабельной изоляции и в муфтах всех типов кабелей с номинальным напряжением до 140 кВ. Прибор производит измерение частичного разряда с определением места источника, непосредственная локализация частичного разряда по всей длине кабеля, в кабельных муфтах или на кабельных концевых заделках. Интенсивность ЧР измеряется в пКл и отображается на графике.
.jpg)
Рис. 1. Пример измерительной схемы для кабеля 6,10 кВ при использовании установки HVA28 и модуля измерения ЧР PD30.
Измеритель PD/TD60 работает с применением внешнего источника испытательного напряжения. В качестве источника напряжения совместно с измерителями применяются установки измерительные высоковольтные серии HVA (HVA28, HVA30, HVA60, HVA90), генерирующие напряжение специальной формы инфранизкой частоты.
Рис. 2. Подключение PDTD: измерение ЧР
Локализация мест повреждений ЧР производится методом рефлектометрии. Критические уровни ЧР являются важными критериями оценки состояния изоляции кабеля. Анализ и оценка типичных параметров ЧР, а также их месторасположение позволяет выработать критерии для дальнейшего ремонта или замены кабеля. Многие энергоснабжающие организации и предприятия используют технологию измерени ЧР уже при приемо-сдаточных испытаниях, чтобы сразу выявить дефекты монтажа и локализовать повреждение КЛ.
Рис. 3. Подключение PDTD: измерение ЧР и тангенса
Данная диагностика позволяет не только выявить участки СПЭ изоляции с развивающимися "водяными деревьями" до моменты выхода КЛ из строя, но также определить полости в изоляции из сшитого полиэтилена или отслаивания в токопроводящем слое:
Сегодня диагностика методом измерения частичных разрядов представляет собой один из основных методов неразрушающего контроля и оценки состояния изоляции кабеля кабеля.
Частичный разряд - это искровой разряд очень малой мощности, который образуется внутри изоляции, или на ее поверхности, в оборудовании среднего и высокого на-пряжения. Уровень ЧР измеряется в кулонах. С течением времени, периодически повторяющиеся частичные разряды разрушают изоляцию, приводя в конечном итоге к ее пробою. Обычно разрушение изоляции под действием частичных разрядов происходит в течение многих месяцев, и даже лет. Таким образом, регистрация частичных разрядов, оценка их мощности и интенсивности, а также локализация места их возникновения, позволяет своевременно выявить развивающиеся повреждения изоляции и принять необходимые меры для их устранения. Наиболее частые источники ЧР – неоднородные участки изоляции в соединительных и концевых кабельных муфтах.
Рис. 4. Система для измерения ЧР
Принцип действия измерителей основан на электрическом методе измерения характеристик частичных разрядов (ЧР) – измерении кажущегося заряда импульсов ЧР с помощью конденсатора связи, детектора частичных разрядов и цифрового осциллографа. Импульсы ЧР с конденсатора связи поступают на детектор, где происходит их аналого-цифровое преобразование. Затем данные в цифровом виде передаются по интерфейсу USB в персональный компьютер (ПК), где происходит обработка информации и заполнение базы данных. Текущие характеристики частичных разрядов в виде графиков, диаграмм, таблиц отображаются на дисплее ПК. По результатам измерений составляется протокол.
Принцип действия измерителей при измерении тангенса угла диэлектрических потерь (модификации с индексом TD) основан измерении напряжения на объекте, тока, протекающего через объект, и фазового угла между ними с последующей математической обработкой результатов измерений с помощью специализированного ПО, устанавливаемого на внешний персональный компьютер. Связь с внешним ПК осуществляется через интерфейс USB.
Основные узлы измерителей: конденсатор связи с высоковольтным фильтром, детектор частичных разрядов, цифровой осциллограф (реализованный программно на внешнем ПК), калибратор кажущегося заряда.
Установка определяет и записывает следующие параметры:
Процессом измерения и анализа полностью управляет в автоматическом режиме программное обеспечение b2 suite.
Определение мест повреждений методом измерения частичных разрядов включает в себя:
Программное обеспечение позволяет:
Рис. 5. Пример протокола измерения ЧР
На верхнем рисунке мы видим возникающие ЧР, их интенсивность, в зависимости от фазы подаваемого высокого переменного напряжения. На нижнем четко различимы проблемы в изоляции кабеля (муфты) и их локализация (в метрах).
| Параметр | Значение |
| Диапазон измерений среднеквадратического значения напряжения переменного тока, кВ | 1 – 24 |
| Частота напряжения, Гц | От 0,01 до 0,1 с шагом 0,01 Гц |
| Пределы допускаемой основной относительной погрешности измерения напряжения, % | ± 1 |
| Диапазон измерений кажущегося заряда, нКл | От 0 до 100 |
| Пределы допускаемой основной абсолютной погрешности измерения кажущегося заряда | ± (0,03Qизм. + 5 пКл) |
| Диапазон измерений силы тока, потребляемого объектом испытаний, мА | 0 – 15 |
| Пределы допускаемой основной относительной погрешности измерения силы тока, % | ± 1 |
| Разрешение, мкА | 1 |
| Диапазон измерений тангенса угла диэлектрических потерь | 1×10-4 – 1 |
| Разрешение | ± 1×10-5 |
| Номинальная емкость конденсатора связи, нФ | 1 |
| Полоса пропускания, МГц | 100 |
| Электрическое питание | 220 В; 50 Гц |
| Габаритные размеры (длина×ширина×высота), мм - конденсатор связи и детектор; - фильтр |
300×200×500 300×200×570 |
| Масса, кг - конденсатор связи и детектор; - фильтр |
16 9 |
| Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха, % |
от – 5 до + 45 до 85 |
Примечание. Qизм. – измеренное значение кажущегося заряда.
| № | Наименование | Количество |
| 1 | Система измерения частичных разрядов со встроенным блоком тангеса угла диэлектрических потерь PD/TD30 | 1 |
| 2 | Кабель соединительный | 3 |
| 3 | Кабель высоковольтный | 1 |
| 4 | Кабель заземления | 2 |
| 5 | Кабель USB | 1 |
| 6 | Кабель питания | 1 |
| 7 | Калибратор кажущегося заряда CAL1B | 1 |
| 8 | Кейс для транспортировки | 1 |
| 9 | ПО «b2 Suite» | 1 |
| 10 | Конвертер RS-232/USB | 1 |
| 11 | USB-накопитель | 1 |
| 12 | Руководство по эксплуатации | 1 |
| 13 | Методика поверки | 1 |
