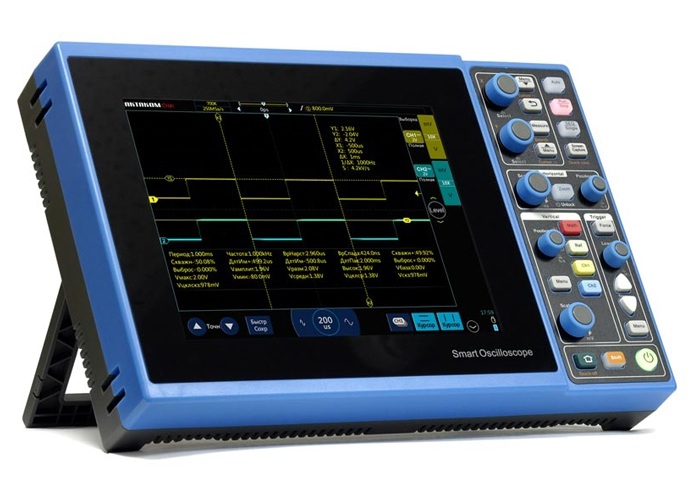

ADS-4155 — осциллограф цифровой
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы-мультиметры (скопметры) ADS-4155 — осциллограф цифровой
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Осциллографы-мультиметры (скопметры) ADS-4155 — осциллограф цифровой
Особенности осциллографа цифрового ADS-4155:
- Управление прибором: сенсорное, органы управления, комбинированное (сенсорное и органы управления);
- Сенсорный мультитач дисплей: до 5 точек касания;
- Большие размеры дисплея 8" и высокое разрешение 800х600;
- 256 градаций яркости;
- Два канала;
- Большая глубина записи до 28 млн. точек;
- Высокая скорость захвата осциллограмм до 80000 осц/сек;
- 31 тип (5 одновременно);
- Курсорные измерения;
- Встроенный 6-ти разрядный аппаратный частотомер;
- Режим записи и воспроизведения;
- Большая встроенная память 8 Гб и возможность сохранения на USB носитель;
- Широкий выбор интерфейсов для управления осциллографом и сохранения данных;
- Возможность подключения мыши через стандартные интерфейсы;
- HDMI интерфейс для вывода информации на внешний монитор;
- Эргономичный дизайн;
- Перезаряжаемая Li-Ion батарея;
- Русскоязычный интерфейс меню.
| Параметр | Значение |
| Заглавие | |
| Количество каналов | 2 |
| Полоса пропускания | 150 МГц |
| Интерполятор | Sin (x)/x |
| Максимальное входное напряжение | CAT1 300 В (1 МОм) |
| Режимы регистрации | |
| Выборка | реальное время |
| Пиковый детектор | 1 нс (один канал) 2 нс (два канала) |
| Усреднение | 2, 4, 8, 16, 32, 64, 128, 256 |
| Огибающая | 2, 4, 8, 16, 32, 64, 128, 256, ∞ |
| Вход | |
| Связь по входу | открытый, закрытый, земля |
| Входной импеданс | 1 МОм ±1% || 15 пФ ±3 пФ |
| Учет ослабления пробников | 0,001X...10000X |
| Параметры горизонтальной системы | |
| Максимальная частота дискретизации | 1 Гвыб/сек (один канал) 500 Мвыб/сек (два канала) |
| Максимальная глубина записи | 28 М точек (один канал) 14 М точек (два канала) |
| Коэффициент развертки | 2 нс/дел - 1000 с/дел |
| Диапазон задержки временной базы | -14 дел. - 14000 сек |
| Погрешность времени выборки и времени задержки | ±20 ppm |
| Старение | ±5 ppm / год |
| Режимы | Y-T, X-Y, самописец, Zoom |
| Самописец | 200 мс/дел - 1000 с/дел |
| Параметры вертикальной системы | |
| Вертикальное отклонение | 500 мкВ/дел - 5 В/дел (1 МОм) |
| АЦП | 8 бит |
| Диапазон смещения | ±2,5 В (с пробником х1, <500 мВ/дел) ±120 В (с пробником х1, ≥500 мВ/дел) |
| Полоса пропускания для аналогового сигнала | 150 МГц |
| Ограничение полосы пропускания | 20 МГц, ФВЧ, ФНЧ |
| Время нарастания | ≤2,33 нс |
| Шум | ≤1 мВ |
| Погрешность коэффициент усиления | ≤±2%(1 МОм) |
| Изоляция между каналами | ≥40 дБ (100:1) |
| Измерения | |
| Курсорные | ручные (ΔV, ΔT, 1/ΔT) |
| Автоматические | Period, Frequency, Rise time, Fall time, +Duty, -Duty, Delay (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), +Pulse width, -Pulse width, Burst width, +Overshoot, -Overshoot, Phase (CH1 → Math, CH2 → Math, CH1 → CH2, CH2 → CH1), Peak-Peak, Amplitude, High, Low, Max, Min, Mean, Cycle Mean, RMS, cycle RMS |
| Математические операции | +, -, *, /, БПФ |
| БПФ | 4 окна: Rectangle, Blackman, Hanning, Hamming |
| Система запуска | |
| Режим запуска | авто, обычный, однократный |
| Связь | DC, AC, ФВЧ (>50 кГц), ФНЧ (<50 кГц), шумоподавление |
| Диапазон уровня запуска | ±10 делений от центра экрана |
| Тип запуска | Фронт, импульс, видео, скорость нарастания, задержка, логический шаблон, N фронт, рант, последовательные шины (7 типов) |
| Типы последовательных шин | UART, I²C, SPI, CAN, LIN, MIL-1553B, ARINC429 |
| Блокировка уровня запуска | 200 нс ~ 10 с |
| Запуск по фронту | нарастающий, спадающий, нарастающий и спадающий Тип связи: DC, AC, ФВЧ, ФНЧ, шумоподавление |
| Запуск по длительности импульса | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = Диапазон установок 8 нс ~ 10 с |
| Запуск по скорости нарастания | положительная скорость: >, <, внутри диапазона отрицательная скорость: >, <, внутри диапазона |
| Запуск по видео | Система NTSC/525, PAL/625 и SECAM Стандарт 480P, 1080P, 1080i Условие: все строки, выбор строки, четное и нечетное поле |
| Запуск по логическому шаблону | AND, OR, NAND, NOR Диапазон установок 8 нс ~ 10 с Установка шаблона H, L, X |
| Запуск по N фронту | Тип фронта: нарастающий, спадающий Номер фронта 1 ~ 65535 |
| Запуск по ранту | Событие: временное, логическое |
| Декодирование протоколов | |
| Режим отображения | Графический, табличный |
| Типы протоколов | Стандартно: UART, I²C, SPI, CAN, LIN Опция: MIL-1553B, ARINC429 |
| UART | Приемник Rx: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Четность: нет, четные, нечетные Разрядность: 5, 6, 7, 8, 9 бит Скорость передачи: 1,2К - 8 Мбит/с Отображение: шестнадцатеричное, двоичное, ASC II |
| I²C | Линия данных: CH1, CH2, CH3, CH4 Линия тактирования: CH1, CH2, CH3, CH4 |
| SPI | Линия тактирования: нарастающий / спадающий фронт CH1, CH2, CH3, CH4 Линия данных: высокий / низкий уровень CH1, CH2, CH3, CH4 Линия CS: высокий / низкий уровень CH1, CH2, CH3, CH4 Разрядность: 4, 8, 16, 24, 32 бит |
| CAN | Источник: CH1, CH2, CH3, CH4 Тип сигнала: CAN_H, CAN_L, H_L, L_H, Rx, Tx Скорость передачи: 10 К - 5 Мбит/с |
| LIN | Источник: CH1, CH2, CH3, CH4 Уровнь холостого хода: высокий и низкий Скорость передачи: 2,4 К - 625 кбит/с |
| MIL-1553B (опция) | Источник: CH1, CH2, CH3, CH4 Отображение: шестнадцатеричное, двоичное |
| ARINC429 (опция) | Источник: CH1, CH2, CH3, CH4 Формат: LABEL+DATA, L+D+SSM, L+SDI+S+SSM Отображение: шестнадцатеричное, двоичное Скорость передачи: 12,5 К / 100 кбит/с |
| Общие характеристики | |
| Дисплей | |
| Тип | Цветной дисплей 8”, TFT, сенсорный |
| Сенсорное управление | многоточечное (до 5 точек) |
| Разрешение | 800 × 600 точек |
| Шкала | 14х10 делений настраиваемая яркость сетки |
| Градации | 256 уровней |
| Послесвечение | авто, 10 мс ~ 10 с, ∞ |
| Схема с цветовой температурой | Да |
| Сохранение | |
| Накопитель | Внутренняя память 8 Гб USB накопитель |
| Формат | *csv, *wav, *bin |
| Отображение опорных осциллограмм | 4 |
| Сохранение настроек | 10 |
| Интерфейсы | |
| Коммуникационные интерфейсы | USB 2.0, microUSB 2.0, LAN |
| HDMI интерфейс | версия 1.4 |
| Выход компенсации пробников | меандр, 1 кГц, 2 В п-п |
| Цифровой интерфейс | Да |
| Питание | |
| Напряжение сети | 100-240 В, 50/60 Гц |
| Аккумуляторная батарея | Li-ion, 7500 мА·ч / 7.4 В |
| Потребляемая мощность | <60 Вт |
| Питание | |
| Габаритные размеры | 280 мм × 180 мм × 50 мм |
| Вес (без батареи и аксессуаров) | 1,34 кг |
| № | Наименование | Количество |
| 1 | Осциллограф цифровой ADS-4155 | 1 |
| 2 | Осциллографический пробник | 2 |
| 3 | Защитная пленка на экран | 1 |
| 4 | Салфетка для протирки экрана | 1 |
| 5 | Ремешок | 1 |
| 6 | Блок питания | 1 |
| 7 | Сетевой кабель | 1 |
