Измеритель нелинейных искажений АКИП-4502 (далее прибор) представляет собой высокоточный лабораторный прибор и предназначен для автоматического измерения коэффициента гармоник (коэф. нелинейных искажений/ КНИ) на несимметричном и симметричном входах (Imbalance/ Balance): среднеквадратического значения (RMS) напряжения переменного тока и частоты сигнала. Измеритель также обеспечивает измерение отношения полной мощности сигнала к сумме мощностей шумов и искажений (SINAD/ Signal-to-noise and distortion ratio), а также измерение отношения сигнал/ шум (S/N).

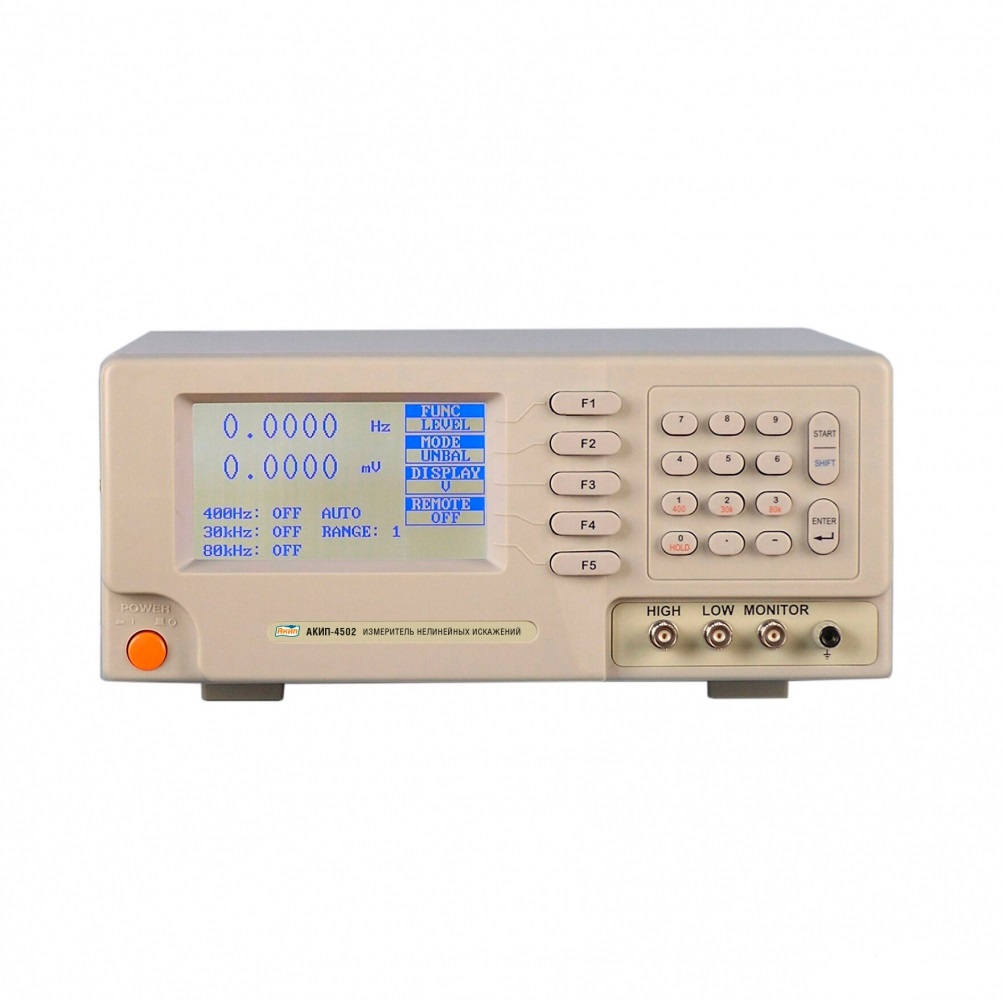

Прибор объединяет аналоговые и цифровые технологии, управление осуществляется при помощи встроенного микроконтроллера. Конструктивно измеритель выполнен в виде моноблока, на передней панели которого расположены входные гнезда (HIGH/ LOW), органы управления и графический ЖК-дисплей.

Принцип действия основан на специальном процессе подавления фундаментальных и сдвинутых по фазе гармоник, достигая 80 дБ подавления. Данные преобразуются в цифровой сигнал при помощи 16-бит АЦП, далее вычисляются с отображением результатов измерения параметров на ЖК- индикаторе. Прибор имеет выход «Monitor», который может использоваться для наблюдения фигур Лиссажу с помощью осциллографа (X/ Y функция).

Измеритель имеет функции автоматического переключения диапазона, цифровой дисплей с автоматической десятичной точкой; блок функциональных клавиш ручного переключения; переключение дисплея напряжения и измерения искажения, отображение измеренного значения напряжения в Вольтах, мВ или dBm, отображение измеренного значения нелинейных искажений в виде % или dB, значения частоты в Гц или кГц.

Прибор может быть широко использован в учебных заведениях, технических колледжах, на заводах, в лабораториях и научноисследовательских институтах.

Особенности измерителя нелинейных искажений АКИП-4502:

  • Диапазон измерений КНИ: 0,03 % ... 100 %;
  • Режимы измерения: коэффициент нелинейных искажений, напряжение (с.к.з.), частота, сигнал/ шум (S/N), SINAD;
  • Рабочий диапазон 10 Гц ... 150 кГц;
  • Фильтры: ФВЧ 400 Гц, ФНЧ 30 кГц, 80кГц;
  • Диапазон частот Uвх: 10 Гц ... 750 кГц (несимм. вход); 10 Гц …300 кГц (симм. вх.);
  • Диапазон измеряемых частот в режиме частотомера: 10 Гц…750 кГц;
  • Автовыбор диапазона измерений (Auto range);
  • Выход «Monitor»: передача сигнала на осциллограф для отображения фигур Лиссажу;
  • Большой ЖКИ (2 шкалы, макс. 5 разрядов);
  • Интерфейс RS232.
Параметр Значение
Измерение КНИ
Диапазон частот (несимметричный вход) 10 Гц ... 750 кГц
Диапазон частот (симметричный вход) 10 Гц … 300 кГц
Диапазон измерений коэффициента нелинейных искажения (КНИ) 0,01% ... 50%
0,005% ... 100% 100% ... 0,01%: 300 мВ … 300 В (10 Гц … 110 кГц)
100% … 0,03%: 300 мВ … 300 В (110 кГц … 150 кГц)
100% … 0,03%: 50 мВ … 300 мВ (10 Гц … 150 кГц)
Диапазон входных напряжений 50 мВскз … 300 Вскз
Входной импеданс 100 кОм// 100пФ
Погрешность измерения коэффициента нелинейных искажения (КНИ) ±0,5 дБ (20 Гц … 20 кГц)
±1 дБ (10 кГц … 150 кГц)
±2 дБ (для КНИ < 0,03%)
Погрешность индикатора (%) ±0,01% (в диапазоне 10% … 100%)
±0,001% (в диапазоне 1% ... 9,99%)
±0,0001% (≤1%)
Погрешность индикатора (дБ) ±0,01дБ
Измерение переменного напряжения
Диапазон частот U вх 300 мкВскз … 300 Вскз
Диапазон Uвх (несимметричный вход) 10 Гц ... 750 кГц
Диапазон Uвх (симметричный вход) 10 Гц … 300 кГц
Погрешность измерений ±3%
Измерение частоты
Диапазон частот Uвх 10 Гц ... 750 кГц
Чувствительность ≥5 мВ
Диапазон частоты при измерения КНИ 10 Гц ... 150 кГц
Чувствительность ≥50 мВ
Погрешность измерений ±0,1% ± е.м.р.
Измерение S/N (Сигнал/ Шум)
Диапазон измерений 0 … 99,99 дБ
Погрешность измерений 10 Гц … 750 кГц
Измерение SINAD (Сигнал-Шум/ КНИ)
Диапазон измерений 0 дБ … 80 дБ
Погрешность измерений 10 Гц … 150 кГц (несимметричный), 10Гц … 100 кГц (симметричный)
Общие данные
Входной импеданс 100 кГц / 100 пФ
Напряжение питания ~220- 240 В (± 10%), 50/ 60 Гц (± 2 Гц), 20 ВА
Габаритные размеры 350 х 120 х 340 мм
Масса 5 кг
Наименование Количество
1 Измеритель нелинейных искажений АКИП-4502 1
2 Шнур питания 1
3 Кабель с зажимом "крокодил" 2
4 Кабель BNC-BNC 1
5 Инструкция по эксплуатации 1
