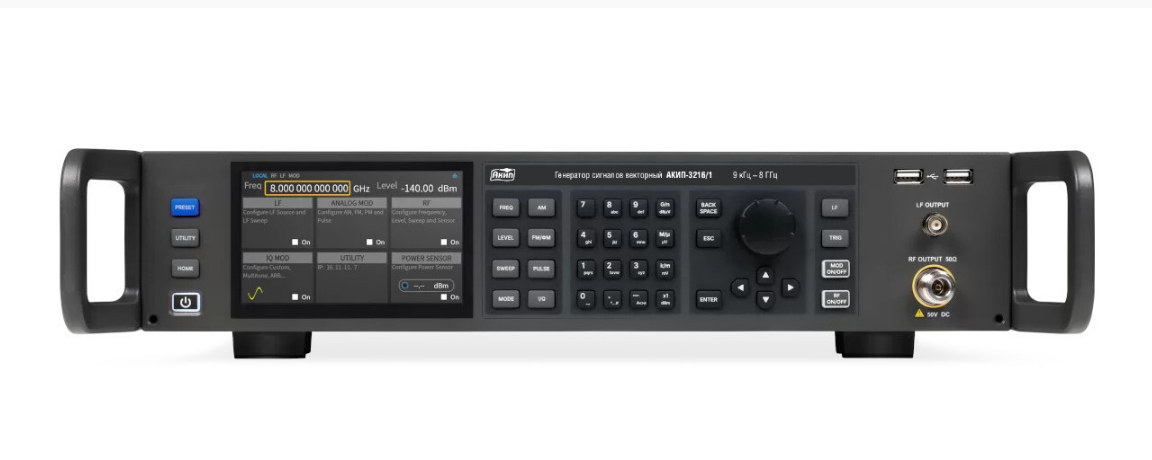

АКИП-3216/1 генератор сигналов векторный

Особенности генератора сигналов векторного АКИП-3216/1:

• Диапазон частот ВЧ: 9 кГц … 8 ГГц.
• Диапазон частот ВЧ IQ: 10 МГц … 8 ГГц.
• Разрешение по частоте 0,001 Гц.
• Диапазон частот НЧ генератора: 0,1 Гц … 1 МГц.
• Погрешности установки частоты: ±1×10^-7.
• Диапазон установки выходного уровня: -140 дБм … +30 дБм.
• Разрешение по амплитуде: 0,01 дБм.
• Фазовый шум: < -132 дБн/Гц (несущая 1 ГГц, отстройка 10 кГц).
• Внутренняя/ внешняя модуляция: AM, ЧМ, ФМ, опция – ИМ.
• Генерация I/Q модулированный сигналов: QAM, FSK, ASK, PSK.
• Полоса пропускания I/Q-модулятора 500 МГц (опция – 1000 МГц).
• Сигналы протокола связи: поддержка генерацию сигналов распространенных протоколов связи, таких как 5G NR, WLAN, LTE, BLUETOOTH, IOT и т. д., при использовании опционального программного обеспечения SigIQPro.
• Поддержка функции воспроизведения файлов формы сигнала: генерация и воспроизведение последовательности форм сигналов.
• Поддержка функции генерации аддитивного белого гауссовского шума в реальном времени, для тестирования приемников.
• Возможность использования внешних USB измерителей мощности для контроля уровня выходного сигнала.
• Компенсация S-параметров в векторном режиме: поддерживает компенсацию S-параметров в векторном режиме для оптимизации широкополосных характеристик испытательной системы.
• Программная опция: генератор последовательностей (пачек) импульсов.
• Сенсорный ЖК-дисплей с диагональю 12,7 см, разрешение 800*480.
• Интерфейсы: LAN, USB (USB TMC), опциональный адаптер GPIB – USB.
• Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI11, встроенный web server).

Технические характеристики генератора сигналов векторного АКИП-3216/1:

Параметр	Значение
ВЫХОДНАЯ ЧАСТОТА
Диапазон	9 кГц … 8 ГГц
Дискретность установки	0,001 Гц
Диапазон смещения фазы	±180°
Пределы допускаемой относительной погрешности установки частоты	±1×10-7 Есть вход сигнала внешней опорной частоты 10 МГц
Время установления параметров	< 2 мс – АРУ* включено < 5 мс – АРУ выключено < 10 мс – АРУ выключено (в режиме генерации I/Q сигналов)
ВЫХОДНОЙ УРОВЕНЬ
Диапазон установки уровня выходного сигнала, 50 Ом	В скобках указано нормируемое значение
	9 кГц ≤ f < 300 кГц 300 кГц ≤ f < 1 МГц 1 МГц ≤ f ≤ 4 ГГц 4 ГГц < f ≤ 8 ГГц				-140 … +9 дБм -140 … +25 дБм -140 … +25 дБм -140 … +30 дБм				(-110 … +8 дБм) (-110 … +20 дБм) (-130 … +24 дБм) (-130 … +20 дБм)
Дискретность установки	0,01 дБ
Абсолютная погрешность установки уровня выходного сигнала 9 кГц ≤ f < 300 кГц 300 кГц < f < 1 МГц 1 МГц < f ≤ 8 ГГц	-130…-110 дБм − ≤ 1,6 дБ ≤ 2 дБ			-100 дБм… -90 дБм ≤ 1,1 дБ ≤ 1,1 дБ ≤ 1,1 дБ			-90 дБм… -40 дБм ≤ 0,7 дБ ≤ 0,7 дБ ≤ 0,7 дБ			-40 дБм … макс. выходная мощность ≤ 0,7 дБ ≤ 0,7 дБ ≤ 0,7 дБ
	АРУ (ALC) вкл., температура 20˚С…30˚С. АРУ (ALC) – автоматическая регулировка выходной мощности
Дополнительная погрешность допускаемой абсолютной погрешности установки уровня выходного сигнала при выключенном режиме АРУ	< 0,3 дБ
Предел допускаемого значения КСВН	1 МГц ≤ f ≤ 8 ГГц								≤ 2
	при уровне выходного сигнала не более 0 дБм, режим АРУ включен
Время установления параметров	< 5 мс – АРУ включено < 10 мс – АРУ выключено
Защита выхода	Максимально допустимое обратное напряжение: 50 Впост Максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 8 ГГц)
Широкополосный шум	При отстройке от несущей 40 МГц, приведенная к полосе 1 Гц, выходной уровень 8 дБм
	10 МГц < f < 250 МГц 250 МГц < f < 1 ГГц 1 ГГц < f < 8 ГГц								-135 дБн -145 дБн -148 дБн
Спектральная плотность мощности фазовых шумов	При отстройке от несущей 10 кГц в зависимости от частоты несущей, приведенная к полосе 1 Гц
Уровень гармонических искажений
Уровень субгармонических искажений
Уровень негармонических искажений
СВИПИРОВАНИЕ ЧАСТОТА/УРОВЕНЬ (ГКЧ)
Режим свипирования	Шаговый (линейный или логарифмический), по списку
Диапазон частот/уровня	Полный диапазон ВЧ выхода
Тип свипирования	Треугольный (возрастание/ убывание), пилообразный (возрастание или убывание)
Режим работы	Однократный, непрерывный
Число точек свипирования	Шаговый режим: 2 … 65535 По списку: 1 … 500
Длительность точки	10 мс … 100 с (разрешение 0,1 мс)
Источник синхронизации	Внешний, внутренний, ручной, по интерфейсу
ПАРАМЕТРЫ НЧ ГЕНЕРАТОРА**
Формы сигнала	Синус, прямоугольник, пила/треугольник, DC
Диапазон частот	0,1 Гц … 1 МГц – синус 0,1 Гц … 20 кГц – прямоугольник, пила
Дискретность установки частоты	0,01 Гц
Диапазон установки уровня выходного сигнала, 50 Ом	1 мВпик-пик … 3 Впик-пик
Дискретность установки уровня сигнала	1 мВ
Пределы допускаемой относительной погрешности установки частоты	±1×10-7
Верхний предел установки постоянного смещения	±(2,5-0,5·Uвых; 2) - наименьшее из приведенных значений
Дискретность установки постоянного смещения	10 мВ
Допускаемая абсолютная погрешность установки постоянного смещения	±(1% ·Uвых + 3 мВ)
Свипирование (ГКЧ)	Режим: линейный или логарифмический. Диапазон: 0,01 Гц ... 1 МГц. Длительность точки: 1 мс ... 500 с (разрешение 0,1 мс). Источник синхронизации: внешний, внутренний, ручной
АМПЛИТУДНАЯ МОДУЛЯЦИЯ
Режимы модуляции	Внутренняя, внешняя, внутренняя+внешняя
Диапазон установки коэффициента АМ (Кам)	0 … 100%
Дискретность установки коэффициента АМ	0,1%
Относительная погрешность установки Кам	±(0,04·Кам+1)%, при модулирующей частоте 1 кГц, Кам ≤ 80 %, и уровне выходного сигнала не более 0 дБм
Частота модуляции	10 Гц … 100 кГц
ЧАСТОТНАЯ МОДУЛЯЦИЯ
Режимы модуляции	Внутренняя, внешняя, внутренняя+внешняя
Масштабный коэффициент N	1 - в диапазоне частот от 9 кГц до 1 МГц включ. 0,125 - в диапазоне частот св. 1 МГц до 250 МГц включ. 0,03125 - в диапазоне частот св. 250 МГц до 400 МГц включ. 0,125 - в диапазоне частот св. 400 МГц до 800 МГц включ. 0,25 - в диапазоне частот св. 800 МГц до 1,6 ГГц включ. 0,5 - в диапазоне частот св. 1,6 ГГц до 3,2 ГГц включ. 1 - в диапазоне частот св. 3,2 ГГц до 6,4 ГГц включ. 1 - в диапазоне частот св. 6,4 ГГц до 8 ГГц включ.
Девиация частоты	Макс. N*4 МГц
Дискретность установки девиации частоты	0,001·Δf или 1 Гц (наибольшее из приведенных значений)
Погрешность установки девиации частоты (Δf), Гц	±(0,02·Δf+20) при Δf ≤50 кГц, при модулирующей частоте 1 кГц
Коэффициент гармоник	< 3%, при модулирующей частоте 1 кГц, Кам ≤ 30 %, и уровне выходного сигнала не более 0 дБм
Частота модуляции	10 Гц … 100 кГц
ФАЗОВАЯ МОДУЛЯЦИЯ
Режимы модуляции	Внутренняя, внешняя, внутренняя+внешняя
Девиация фазы	N*5 рад
Дискретность установки девиации фазы	0,001·Δφ или 0,01 (наибольшее из приведенных значений)
Погрешность установки девиации фазы (Δφ), рад	±(0,02·Δφ + 0,05) при Δφ≤5·N, при модулирующей частоте 1 кГц
Частота модуляции	10 Гц … 100 кГц
ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ОПЦИЯ)
Режимы модуляции	Внутренняя, внешняя, внутренняя+внешняя
Диапазон установки периода следования импульсов	40 нс … 300 с
Минимальная длительность фронта/среза импульса	< 15 нс
Коэффициент подавления сигнала несущей в паузе между радиоимпульсами	> 80 дБн (1 МГц < f ≤ 8 ГГц)
ГЕНЕРАТОР ИМПУЛЬСОВ (ОПЦИЯ)
Вид выходного сигнала	Одиночный или парный импульс (отрицательная полярность, положительная полярность)
Диапазон установки периода импульсов	40 нс … 300 с Дискретность установки: 10 нс
Диапазон установки длительности импульсов	40 нс … 300 с Дискретность установки: 10 нс
Диапазон установки задержки парных импульсов	40 нс … 300 с Дискретность установки: 10 нс
Источник запуска	Внешний, внутренний, ручной, по интерфейсу
Диапазон установки задержки внешнего запуска	140 нс … 300 с Дискретность установки: 10 нс
ГЕНЕРАТОР ПАЧЕК ИМПУЛЬСОВ (ОПЦИЯ)
Число импульсов	1 … 2047
Число повторений в импульсе	1 … 65535
Диапазон установки длительности импульса	20 нс – 300 с Дискретность установки: 10 нс
IQ модуляция
ВНЕШНИЕ ВХОДЫ I/QМОДУЛЯТОРА
Источник модулирующего колебания
Полоса пропускания	Внешний источник 10 МГц < f < 2 ГГц     ±25% от частоты несущей 2 ГГц ≤ f ≤ 7,5 ГГц      1000 МГц
	Внутренний источник 10 МГц < f < 2 ГГц      ±25% от частоты несущей 2 ГГц ≤ f ≤ 7,5 ГГц      1000 МГц
НАСТРОЙКИ ВНУТРЕННЕГО ГЕНЕРАТОРА МОДУЛИРУЮЩИХ I/Q-СИГНАЛОВ
Смещение I/Q	±100 %
Усиление I/Q	±4 дБ
Настройка угла квадратуры	±20°
АНАЛОГОВЫЙ ВХОД МОДУЛЯЦИИ
Тип входа	Несимметричный
Максимальный уровень	= 0,5 Вскз
I/Q-ВЫХОДЫ
Импеданс	50 Ом на выход, 100 Ом дифференциальный выход
Максимальное напряжение на выход	±0,5 Впик-пик, синусоидальная форма сигнала
	f ≤ 250 МГц								Несимметричный, 1 Впик-пик Дифференциальный, 2 Впик-пик
	250 МГц ≤ f ≤ 500 МГц								Несимметричный, 0,5 Впик-пик Дифференциальный, 1 Впик-пик
Неравномерность АЧХ	<1,5 дБ, измеренная при включённой внутренней коррекции канала, оптимизированной для I/Q-выходов
Смещение I/Q в синфазном режиме	±2,5 В (50 Ом)
Смещение I или Q в дифференциальном режиме	±0,5 В (50 Ом)
ГЕНЕРАТОР МОДУЛИРУЮЩИХ СИГНАЛОВ
Частота дискретизации	от 400 Гц до 625 МГц (опция: от 400 Гц до 1250 МГц)
Полоса частот ВЧ-модуляции (I + Q)	500 МГц (опция 1000 МГц)
Диапазон смещения частоты	250 МГц (опция 500 МГц)
Память модулирующего сигнала произвольной формы	Максимальная ёмкость для воспроизведения: 2048 МБ Максимальная ёмкость для запоминания, включая маркеры: 60 ГБ
Сегменты модулирующего сигнала	Длина сегмента: от 200 байт до 2 ГБ
Последовательность модулирующих сигналов	Максимальное число сегментов/последовательностей: 1024 Максимальное число повторений: 65535
Запуск	Тип: непрерывный, однократный, строб, с переходом на сегмент Источник: кнопка запуска, внешний, по интерфейсу (GPIB, LAN, USB) Задержка запуска: 534 нс + 8 периодов тактового сигнала дискретизации Диапазон установки задержки запуска: 3,2 нс … 42 нс Точность запуска: 3,2 нс
Маркеры	Полярность маркера: отрицательная, положительная Число маркеров: 4 Подавление в паузе между пакетами/гашение ВЧ-сигнала: >70 дБ
АДДИТИВНЫЙ БЕЛЫЙ ГАУССОВ ШУМ
Тип	В реальном времени
Режимы работы	Отдельно генерируемый или добавляемый цифровыми методами к сигналу, воспроизводимому генератором сигналов произвольной формы
Полоса частот	±250 МГц (опция: ±500 МГц)
Отношение несущая/шум	±100 дБ при добавлении к модулирующим сигналам
Форматы отношения несущая/шум	C/N, Eb/No
РЕЖИМ МОДУЛЯЦИИ ПРОИЗВОЛЬНОЙ ФОРМЫ
Форматы модуляции	ФМн (PSK): BPSK, QPSK, 8PSK, DBPSK, DQPSK, 8PSK, OQPSK, PI/4-DQPSK, PI/8-D8PSK QAM: 16QAM ,32QAM ,64QAM ,128QAM ,256QAM ,512QAM MFSK: 2FSK ,4FSK ,8FSK ,16FSK, MSK АМн (ASK): 2ASK,4ASK,8ASK,16ASK
Символьная скорость	200 Гц … 312,5 МГц (опция: 200 Гц … 625 МГц)
ПОДДЕРЖКА ПРИЛОЖЕНИЙ
Приложения сотовой связи реального времени	3GPP WCDMA, 3GPP LTE-FDD, GSM/EDGE
ВХОДЫ/ВЫХОД
Передняя панель
ВЧ выход	N тип (мама), 50 Ом
НЧ выход	BNC тип (мама), 50 Ом
Задняя панель
Синхронизация вход/выход	BNC тип (мама), 100 кОм, 5 В TTL
Вход внеш. модуляции	BNC тип (мама), высокоомный
Импульс вход/выход	BNC тип (мама), вход: высокоомный, выход: 50 Ом, CMOS 3,3 В
Выход ОГ	10 МГц, BNC тип (мама), 50 Ом, >0 дБм
Вход ОГ	10 МГц, BNC тип (мама), 50 Ом, -5 дБм … +10 дБм
Выход гетеродина (LO)	SMA (мама), 50 Ом, >5 дБм
Вход гетеродина (LO)	BNC тип (мама), 50 Ом, -5 дБм … +5 дБм
Сигнальный выход	BNC тип (мама), 50 Ом, CMOS 3,3 В
Вход I	BNC тип (мама), 20 кОм
Вход Q	BNC тип (мама), 20 кОм
Выход I+	BNC тип (мама), 50 Ом
Выход I-	BNC тип (мама), 50 Ом
Выход Q+	BNC тип (мама), 50 Ом
Выход Q-	BNC тип (мама), 50 Ом
PATTERN_TRIG	BNC тип (мама), высокоомный, CMOS 3,3 В
IQ_EVENT	BNC тип (мама), 50 Ом, CMOS 3,3 В
Пользовательский (User)	BNC тип (мама), 50 Ом, CMOS 3,3 В
ОБЩИЕ ДАННЫЕ
ЖК-дисплей	Сенсорный емкостной, диагональ 12,7 см, разрешение: 800 х 480 точек
Память	Встроенная Flash 64 Гб, поддержка USB Flash дисков
Напряжение питания	100 … 240 В (автовыбор), 50/60 Гц
Потребляемая мощность	Не более 135 Вт
Рабочая температура	0 … 50°С Относительная влажность воздуха не более 90 %
Интерфейсы	LAN (VXI - 11), USB-Device, опциональный адаптер GPIB – USB
Габаритные размеры	482 × 104 × 540 мм (ШхВхГ)
Масса	Не более 10,66 кг
Примечание: * АРУ (ALC) – режим автоматической регулировки усиления. ** При включении НЧ выхода и генерации колебания, внутренний источник не может быть использован в качестве источника модуляции.

Возможности одновременной модуляции:

● – совместимо
(●) – совместимо с ограничениями
X – не совместимо

Комплект поставки АКИП-3216/1
