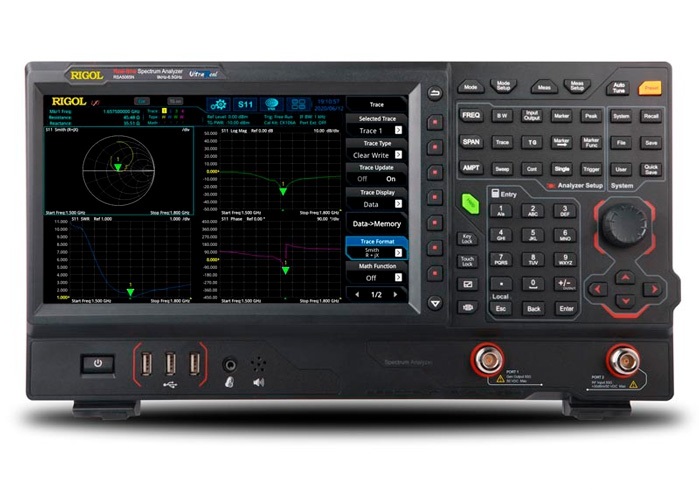

RSA5032N — анализатор спектра реального времени
Артикул: 416070
Модель: RSA5032N
Гарантия: 36 мес.
Бренд: Rigol Technologies
Артикул производителя: А219994
Модель: RSA5032N
Гарантия: 36 мес.
Бренд: Rigol Technologies
Артикул производителя: А219994
Следите за нашими новостями в Telegram →
-
-
Режим работы: Пн-Пт, с 9-30 до 18-00, мск8-800-505-67-27Звонок по России бесплатно+7(499) 648-87-27
-
-
-
ДобавленоСравнение 0 Корзина 0
Главная
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Анализаторы спектра RSA5032N — анализатор спектра реального времени
Каталог продукции Контрольно-измерительные приборы и лабораторное оборудование Анализаторы спектра RSA5032N — анализатор спектра реального времени
Анализатор спектра RSA5032N оперирует инновационной технологией Ultra-Real, которая объединяет в себе полноценный свипирующий анализатор спектра и анализатор спектра в реальном масштабе времени. В режиме реального времени анализатор спектра RSA5032N позволяет измерять и отображать спектр во временной области с полосой обзора до 40 МГц с гарантированным захватом сигналов с минимальной длительностью 7,45 мкс. Встроенный трекинг-генератор и векторный анализатор позволяет использовать RSA5032N для измерения S-параметров.
| Параметр | Значение | ||||||
| Для всех измерительных режимов | |||||||
| ЧАСТОТА | |||||||
| Частотный диапазон | 9 кГц…3,2 ГГц | ||||||
| ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ | |||||||
| Опорная частота | 10 МГц | ||||||
| Точность после калибровки | стандартно | ||||||
| опция OCXO-C08 | <0,1 ppm | ||||||
| Температурная стабильность источника опорной частоты (0~50 °C) | стандартно | <0,5 ppm | |||||
| опция OCXO-C08 | <0,005 ppm | ||||||
| Старение | стандартно | ||||||
| опция OCXO-C08 | <0,03 ppm/год | ||||||
| Режим стандартного анализатора спектра со свипированием (GPSA) | |||||||
| ЧАСТОТА | |||||||
| Маркер | Разрешение | ± полоса обзора / (количество точек развертки-1) | |||||
| Погрешность | ± (индицируемая частота × погрешность опорной частоты + 1% × полоса обзора + 10% × полоса пропускания + разрешение маркера) | ||||||
| Счетчик частоты | Разрешение | 1 Гц | |||||
| Погрешность | ± (индицируемая частота × погрешность опорной частоты + разрешение счетчика) | ||||||
| Полоса обзора | Диапазон | Нулевая, 10 Гц ... максимальная частота | |||||
| Разрешение | 2 Гц | ||||||
| Погрешность | ± полоса обзора / (количество точек развертки-1) | ||||||
| Плотность фазовых шумов (500 МГц, 20~30 °C) | 1 кГц | ||||||
| 10 кГц | |||||||
| 100 кГц | |||||||
| 1 МГц | |||||||
| Полоса пропускания | Разрешение ПЧ RBW (-3 дБ) | 1 Гц… 10 МГц,с шагом 1-3-10 | |||||
| Погрешность RBW | <5% | ||||||
| Избирательность (60 дБ/3 дБ) | <5:1 | ||||||
| Разрешение видео VBW (-3 дБ) | 1 Гц… 10 МГц,с шагом 1-3-10 | ||||||
| Разрешение RBW (-6 дБ) с опцией RSA3000E-EMC | 200 Гц, 9 кГц, 120 кГц, 1 МГц | ||||||
| АМПЛИТУДА | |||||||
| Измерение уровня (fц ≥ 10 МГц) | Диапазон | Уровень собственных шумов … +30 дБм | |||||
| Максимальный уровень на входе | Постоянное напряжение | 50 В | |||||
| Максимальный уровень CW RF Power | +30 дБм (1 Вт), аттенюатор ≥40 дБ, предусилитель выкл. | ||||||
| - 10 дБм , аттенюатор =20 дБ, предусилитель вкл. | |||||||
| Максимальный опасный уровень CW RF Power | +33 дБм (2 Вт) | ||||||
| Средний уровень шумов (типично) 0 дБ аттенюатор, усреднение ≥50, нормализован к 1 Гц | без предусилителя | ||||||
| 9 кГц...100 кГц | |||||||
| 100 кГц...20 МГц | |||||||
| 20 МГц…1,5 ГГц | |||||||
| 1,5 ГГц…2,7 ГГц | |||||||
| 2,7 ГГц…3,2 ГГц | |||||||
| с предусилителем (опция RSA5000-PA) | |||||||
| 100 кГц...20 МГц | |||||||
| 20 МГц…1,5 ГГц | |||||||
| 1,5 ГГц…2,7 ГГц | |||||||
| 2,7 ГГц…3,2 ГГц | |||||||
| Частотный отклик (аттенюатор = 10 дБ, отн. 50 МГц) | без предусилителя | <0,5 дБ; <0,3 дБ (тип.) | |||||
| с предусилителем (опция RSA5000-PA) | <0,7 дБ; <0,3 дБ (тип.) | ||||||
| Отображение уровня | Логарифмическая шкала | 1 дБ…200 дБ | |||||
| Линейная шкала | 0 до опорного уровня | ||||||
| Количество точек | 801 | ||||||
| Количество графиков | 6 | ||||||
| Тип детектора | обычный, выборка, положительный пиковый, отрицательный пиковый, среднеквадратический, среднее напряжение, квазипиковый | ||||||
| Операции над графиками | непрерывное отображение, удержание максимума, удержание минимума, усреднение, просмотр, очистка | ||||||
| Единицы измерения | дБм, дБмВ, дБмкВ, нВ, мкВ, мВ, В, нВт, мкВт, мВт, Вт | ||||||
| Аттенюатор | Диапазон ослабления | 0…50 дБ, с шагом 1 дБ | |||||
| Погрешность переключения (fц=50 МГц, аттенюатор = 10 дБ) | <0,3 дБ | ||||||
| Абсолютная амплитудная погрешность (центральная частота = 50 МГц, предусилитель выключен, ослабление 10 дБ, входной сигнал -10 дБм, 20 °C…30 °C) | <0,3 дБ | ||||||
| Установка опорного уровня | Логарифмическая шкала | -170 дБм…+30 дБм с шагом 0,01 дБ | |||||
| Линейная шкала | 707 пВ...7,07 В; 0,11% разрешение | ||||||
| Погрешность измерения уровня (достоверность 95%, с/ш>20 дБ, RBW = VBW = 1 кГц, без предусилителя, ослабление 10 дБ, -50 дБм <опорный уровень <0, 10 МГц <центральная частота <1,5 ГГц, 20 °C to 30 °C) | <0,8 дБ | ||||||
| Погрешность переключения RBW | 1 Гц...1 МГц | <0,1 дБ | |||||
| 3 МГц, 10 МГц | <0,3 дБ | ||||||
| Предусилитель (опция RSA5000-PA) | Частотный диапазон | 100 кГц…3,2 ГГц | |||||
| Усиление | 20 дБ | ||||||
| КСВН (аттенюатор ≥10 дБ, предусилитель выкл.) | <1,6 дБ | ||||||
| Гармонические искажения 2-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) | SHI : +45 дБм | ||||||
| Интермодуляционные искажения 3-го порядка (центральная частота ≥50 МГц, аттенюатор = 10 дБ, вх. уровень =-20 дБ) | TOI: +11 дБм, типично +15 дБм | ||||||
| Комбинационные искажения | |||||||
| Собственные комбинационные помехи (вх. терминатор 50 Ом, аттенюатор = 0 дБ) | |||||||
| РАЗВЕРТКА | |||||||
| Время развертки | Нулевой обзор | 1 мкс…6000 с | |||||
| Полоса обзора ≥10 Гц | 1 мс... 4000 с | ||||||
| Погрешность времени развертки | Нулевой обзор | 5% | |||||
| Полоса обзора ≥10 Гц, RBW ≥1 кГц | 5% | ||||||
| Тип запуска | непрерывный, однократный | ||||||
| ЗАПУСК | |||||||
| Источник | свободный, внешний 1, внешний 2, видео | ||||||
| Задержка | Нулевой обзор | 0...500 мс | |||||
| Полоса обзора ≥10 Гц | 0...500 мс | ||||||
| ТРЕКИНГ-ГЕНЕРАТОР | |||||||
| Частотный диапазон | 100 кГц...6,5 ГГц | ||||||
| Выходной уровень | Диапазон | -40 дБм...0 дБм | |||||
| Разрешение | 1 дБ | ||||||
| Нелинейность (отн. 50 МГц) | ±3 дБ | ||||||
| Режим анализатора спектра реального времени (RTSA) | |||||||
| Основные параметры RTSA | |||||||
| Полоса анализа в реальном времени | Стандартно | 25 МГц | |||||
| Опция RSA5000-B40 | 40 МГц | ||||||
| Минимальная длительность для гарантированного захвата сигналов 100% POI, мкс | Максимальная полоса обзора, окно Kaise | 7,45 мкс | |||||
| Полоса обзора | RBW1 | RBW2 | RBW3 | RBW4 | RBW5 | RBW6 | |
| 40 МГц | 26,9 | 16,9 | 11,9 | 9,32 | 8,07 | 7,45 | |
| 25 МГц | 38,9 | 22,9 | 14,9 | 10,9 | 8,82 | 7,82 | |
| 10 МГц | 86,8 | 46,8 | 26,8 | 16,8 | 11,8 | 9,30 | |
| 1 МГц | 807 | 407 | 207 | 107 | 56,3 | 31,3 | |
| Тип детектора | выборка, положительный пиковый, отрицательный пиковый, среднее | ||||||
| Количество графиков | 6 | ||||||
| Тип окна | Hanning, Blackman-Harris, Rectangular, Flattop, Kaiser, Gaussian | ||||||
| Разрешение (для окна Kaiser) | обеспечивает 6 RBW для каждого окна, кроме прямоугольного | ||||||
| Полоса обзора | Минимальный диапазон / Максимальный диапазон | ||||||
| 40 МГц | 100 кГц / 3,21 МГц | ||||||
| 25 МГц | 62,8 кГц / 2,01 МГц | ||||||
| 10 МГц | 25,1 кГц / 804 кГц | ||||||
| 1 МГц | 2,51 кГц / 80,4 кГц | ||||||
| 100 КГц | 251 Гц / 8,04 кГц | ||||||
| Максимальная частота дискретизации | 51,2 Мвыб/сек | ||||||
| Скорость БПФ (FFT) | 146484 FFT/сек | ||||||
| Количество маркеров | 8 | ||||||
| Разрешение по амплитуде | 0,01 дБ | ||||||
| Количество точек по частоте | 801 | ||||||
| Время захвата (максимальная дискретизация) | >156,5 мкс | ||||||
| Амплитуда | Неравномерность АЧХ | <0,5 дБ | |||||
| SFDR | |||||||
| Режим Density (Спектральная плотность) | |||||||
| Диапазон плотности | 0...100% с шагом 0,1% | ||||||
| Минимальная полоса обзора | 5 кГц | ||||||
| Персистенция | 32 мс...10 с | ||||||
| Режим Spectrogram (Спектрограмма) | |||||||
| Глубина памяти | 8192 точки | ||||||
| Динамический диапазон (охват. Bitmap) | 200 дБ | ||||||
| Режим PvT (Распределение мощности во времени) | |||||||
| Минимальное время захвата | 187,9 мкс | ||||||
| Максимальное время захвата | 40 с | ||||||
| Источник запуска | внешний запуск, внешний 1, внешний 2, мощность, по частотной маске FMT | ||||||
| Запуск по частотной маске FMT | |||||||
| Диаграмма запуска | спектральная плотность, спектрограмма, обычная, PVT | ||||||
| Разрешение запуска | 0,5 дБ | ||||||
| Критерии запуска | входит, выходит, внутри, снаружи, входит-выходит, выходит-входит | ||||||
| Режим векторного анализатора (VNA) | |||||||
| Параметры измерения | |||||||
| Частотный диапазон | 100 кГц…4,5 ГГц | ||||||
| Типы измерений | Отражение (S11), передача (S21), расстояние до неоднородности (DTF) | ||||||
| Полоса измерения | 1 кГц...10 МГц с шагом 1-3-10 | ||||||
| Количество точек данных | от 101 до 10001; по умолчанию 201 | ||||||
| Типы трасс | память, математическая операция, запись/очистка, усреднение, удержание максимума, удержание минимума | ||||||
| Количество маркеров | 8 | ||||||
| Калибровка | открытая, короткозамкнутая, под нагрузкой, проходная; пользовательский калибровочный комплект | ||||||
| Измерение передачи (S21) | |||||||
| Выходная мощность | -10 дБм | ||||||
| Формат | линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка | ||||||
| Диапазон измерения | -500 G...500 G | ||||||
| Разрешение | Log: 100f; Lin 1a | ||||||
| Динамический диапазон (RBW=10 кГц, Port1 уровень=0 дБм, логарифмическая магнитуда, Усреднение=50) | 80 дБ (ном.) | ||||||
| Измерение отражения (S11) | |||||||
| Выходная мощность | -10 дБм | ||||||
| Формат | линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, фаза, групповая задержка, КСВН, диаграмма Смитта (Lin/Phase, Log/Phase, Real/Imag, R+j*X, G+j*B), полярная диаграмма (Lin/Phase, Log/Phase, Real/Imag) | ||||||
| Диапазон измерения | -500 G...500 G | ||||||
| Разрешение | Log: 100f; Lin 1a | ||||||
| КСВН | -500 G...500 G | ||||||
| Эффективная направленность с CK106A ( Log Mag, Average=50) | > 40 дБ (ном.) | ||||||
| Измерение расстояния до неоднородности (DTF) | |||||||
| Выходная мощность | 0 дБм | ||||||
| Формат | линейная магнитуда Lin Mag, логарифмическая магнитуда Log Mag, КСВН | ||||||
| Максимальная длина кабеля | (8 м × 10E10 м × коэффициент замедления / полоса обзора) | ||||||
| Разрешение определения повреждения | (1,5 м × 10E8 м × коэффициент замедления / полоса обзора) | ||||||
| Тип окна | Gaussian, Flattop, Rectangular, Hanning, Hamming | ||||||
| Коэффициент замедления | 0.1 ~ 1 | ||||||
| ВХОДЫ / ВЫХОДЫ | |||||||
| Разъемы на передней панели | RF вход (ВЧ вход) | Разъем N-типа (female) Импеданс 50 Ом | |||||
| Выход трекинг-генератора | Разъем N-типа (female) Импеданс 50 Ом | ||||||
| Вход / Выход источника опорного сигнала | Внутренний источник | Частота 10 МГц Выходной уровень +3 дБм…+10 дБм, +7 дБм (тип.) Разъем BNC-тип (female) Импеданс 50 Ом | |||||
| Внешний источник | Частота 10 МГц±5 ppm Входной уровень 0 дБм…+10 дБм Разъем BNC-тип (female) Импеданс 50 Ом | ||||||
| Вход / Выход внешнего запуска | Вход внешнего запуска 1 | Разъем BNC-тип (female) Импеданс ≥1 кОм Уровень запуска: 5 В TTL уровень | |||||
| Вход внешнего запуска 2 / Выход синхронизации | Разъем BNC-тип (female) Импеданс ≥1 кОм (вход внешнего запуска 2) Импеданс 50 Ом (выход синхронизации) Уровень запуска: 5 В TTL уровень | ||||||
| Другие разъемы | IF выход (выход ПЧ) | Частота 430 МГц±20 МГц Разъем SMB (male) Импеданс 50 Ом | |||||
| Интерфейсы | USB Host (4 порта) | Разъем A-plug Версия 2.0 | |||||
| USB Device | Разъем B-plug Версия 2.0 | ||||||
| LAN | Разъем 100/1000Base, RJ-45 Протокол LXI Core 2011 Device | ||||||
| HDMI | Разъем A-plug Протокол HDMI 1.4b | ||||||
| ОБЩИЕ ДАННЫЕ | |||||||
| Дисплей | Тип | Емкостной мультитач | |||||
| Разрешение | 1024 х 600 пикселей | ||||||
| Размер | 10,1" | ||||||
| Количество цветов | 24 бит | ||||||
| Поддержка принтера | Сетевой принтер | ||||||
| Память | Внутренняя | 512 Мб | |||||
| Внешняя | USB-флэш накопитель | ||||||
| Питание | Напряжение | AC 100 В… 240 В | |||||
| Частота | 45 Гц… 440 Гц | ||||||
| Потребляемая мощность | 55 Вт (тип.), макс. 90 Вт (со всеми опциями) | ||||||
| Рабочая температура | 0…50 °C | ||||||
| Габаритные размеры | 410 x 224 х 135 мм | ||||||
| Масса | 4,95 кг | ||||||
| № | Наименование | Количество |
| 1 | Анализатор спектра RSA5032N | 1 |
| 2 | Кабель питания | 1 |
| 3 | Руководство по эксплуатации | 1 |
| Артикул: | Фото: | Наименование: | Цена: | ||
| 1. | 483067 |  | ATT03301H — аттенюатор | 31 117 Р | |
| 2. | 483068 |  | CB-NM-NM-75-L-12G — ВЧ кабель | 27 227 Р | |
| 3. | 483066 |  | CB-NM-SMAM-75-L-12G — ВЧ кабель | 27 227 Р | |
| 4. | 483057 |  | DSA Utility Kit — комплект аксессуаров | 108 909 Р | |
| 5. | 483031 |  | NFP-3 — набор зондов ближнего поля | 71 958 Р | |
| 6. | 483000 |  | RF Adaptor Kit — комплект адаптеров | 44 730 Р | |
| 7. | 483059 |  | RF Attenuator Kit — комплект аксессуаров | 71 958 Р | |
| 8. | 483062 |  | RF CATV Kit — комплект адаптеров | 56 399 Р | |
| 9. | 483065 |  | Ultra Spectrum — программное обеспечение | 40 392 Р | |
| 10. | 483009 |  | USB-GPIB — интерфейс | 53 856 Р | |
| 11. | 483060 |  | VB1032 — мост для измерения КСВН | 97 240 Р | |
| 12. | 483063 |  | VB1080 — мост для измерения КСВН | 101 130 Р |
По запросу
1 583 080 Р
1 261 760 Р
1 133 989 Р
1 133 989 Р
1 080 150 Р
1 054 082 Р
1 012 284 Р
1 007 990 Р
929 480 Р
910 670 Р
900 442 Р
890 435 Р
881 991 Р
787 644 Р
774 345 Р
728 712 Р
662 150 Р
608 722 Р
551 285 Р
Все товары в категории Анализаторы спектра
-
Джалал-Абад, Джалал-Абадская область Все города
Тел.: +7(499) 648-87-27
E-mail.: info@electroprogress.ru -
